Проектирование структурированных кабельных систем



«АРМО-Инжиниринг» осуществляет комплексное оснащение зданий инженерными системами, начиная со структурированных кабельных систем и заканчивая системами управления зданием, и имеет многолетний опыт сотрудничества с крупнейшим производителем компонентов структурированных кабельных систем, британской компанией ITT NS&S. Пассивное сетевое оборудование и эксклюзивная система мониторинга сети LanSense позволяют обеспечить бесперебойную работу структурированной кабельной системы. СКС ITT NS&S совместимы со стандартным активным оборудованием различных производителей.

Структурированная кабельная система – это универсальная кабельная система здания или комплекса зданий, которая представляет собой универсальную, гибкую коммутационную инфраструктуру здания, предназначенную для передачи сигналов различной природы. Поскольку структурированная кабельная система составляет физическую основу различного рода сетей (компьютерных, телефонных, технологических и т.д.), она обеспечивает функционирование всей IT-инфраструктуры объекта.

Структурированная кабельная система обеспечивает долговременную эксплуатацию, удобство коммутации, постоянное развитие и наращивание сети. Поэтому она должна обладать такими свойствами, как универсальность, избыточность, гибкость, надежность. Универсальность структурированной кабельной системы подразумевает возможность использования структурированной кабельной системы для передачи сигналов разной природы (данные, голос, видео и т.д.) без модернизации (т.е. без замены существующего кабеля).

Поскольку срок “жизни” структурированной кабельной системы составляет обычно 10-15 лет, а для отдельных категорий объектов (например, дата-центров) и более, то важно изначально обеспечить избыточность структурированной кабельной системы, что позволит в дальнейшем без затруднений менять местоположение и функции рабочих мест, обеспечит дополнительный запас по пропускной способности, долговечности и надежности системы в целом.

Надежность структурированной кабельной системы говорит о ее способности сохранять рабочие параметры в заданных диапазонах в течение всего срока эксплуатации или гарантийного срока и во многом зависит от выбранного оборудования. Пассивное оборудование ITT NS&S (Великобритания) позволяет обеспечить качественную и  бесперебойную работу структурированной кабельной системы, а система мониторинга сети LanSense в режиме реального времени отслеживает состояние физических линий и обновляет карту сетевых подключений.

Гибкость системы подразумевает простоту внесения изменений в ее конфигурацию, в том числе возможность подключения нового оборудования, перемещения старого, перекоммутацию уже существующего.

Конфигурация структурированной кабельной системы
Оборудование и кабельные линии, входящие в структурированную кабельную систему группы зданий, подразделяется на 4 подсистемы.

Горизонтальная подсистема объединяет телекоммуникационные розетки, установленные на рабочих местах, и точки подключения оборудования инженерных систем здания с распределительным узлом этажа, расположенным в монтажном шкафу. Для горизонтальной кабельной проводки, в зависимости от типа приложений, используется медная витая пара или волоконно-оптический кабель. Применение оптоволокна позволяет добиться конфеденциальности передаваемых данных (актуально для VIP-персон, критичных для бизнеса приложений и т.п.), а также существенно увеличить длину канала. Максимальная длина канала горизонтальной кабельной системы рассчитывается с учетом длины горизонтального кабеля и патч-кордов. В настоящее время стандартами налагаются следующие ограничения на максимальную длину кабелей горизонтальной кабельной системы:

  • Длина канала – не более 100 м при использовании витой медной пары
  • Длина фиксированной линии – не более 90 м
  • Длина соединительных кабелей – не более 5 м.

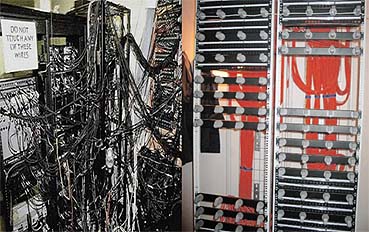

Распределительный шкаф этажа предназначен для объединения линий горизонтальной кабельной проводки и размещения коммутационного оборудования, а также для администрирования кабельной системы этажа. Коммутационное оборудование размещают в специальных шкафах и стойках, к которым подводятся все кабельные линии и которые выполняют функцию ограничения доступа к оборудованию.

Магистральная (вертикальная) кабельная система здания обеспечивает передачу данных между горизонтальными кабельными системами этажей. В качестве среды передачи данных магистральная система использует неэкранированную или экранированную витую пару (STP, UTP), оптоволоконный кабель (как правило, многомодовый). Максимальная длина магистрали определяется путем расчета согласно стандарту ISO 11801 2002 и зависит от класса (от A до F) магистральной системы. Максимальная длина магистралей классов D, E, А – 100 м.

Магистраль комплекса зданий служит для соединения структурированных кабельных сетей различных зданий. В этой подсистеме используется оптоволоконный кабель, обеспечивающий высокую скорость передачи данных. Кроме того, оптоволоконный кабель обеспечивает гальваническую развязку зданий и предотвращает электрический пробой из-за разности потенциалов заземления. Для надежной защиты оптоволокна от механических повреждений и резервирования каналов, как правило, используется многожильный бронированный кабель.

Если необходимо обеспечить высокую скорость передачи информации между сетями зданий, рекомендуется использовать одномодовое волокно с диаметром световода 9/125 мкм; наиболее перспективным для структурированных кабельных систем является модифицированное многомодовое волокно 50/125 мкм. Также широко применяется многомодовый оптоволоконный кабель 62,5/125 или 50/125 мкм.

Для получения дополнительной информации по проектированию структурированных кабельных систем направьте запрос на armoengineering@armo.ru или обратитесь по телефонам (495) 787-33-36, 787-33-37 к менеджерам отдела проектов «АРМО-Инжиниринг».
