Lenel Systems International: интегрированная система безопасности Lenel OnGuard



интегрированная система безопасностиОдним из последних решений компании Lenel Systems International для комплексного управления безопасностью бизнеса является интегрированная система безопасности Lenel OnGuard. Система безопасности Lenel предоставляет широкие возможности для интеграции оборудования Lenel и сторонних производителей как на аппаратном, так и на программном уровне и позволяет объединить в глобальный комплекс безопасности системы видеонаблюдения, контроля доступа, видеоидентификации, охранно-пожарной сигнализации, мониторинга тревог, управления учетом имущества, управления персоналом и посетителями. Это единственное на сегодняшний день многосерверное решение с уникальной технологией синхронизации баз данных, позволяющее строить интегрированные системы безопасности корпораций с территориально удаленными объектами.

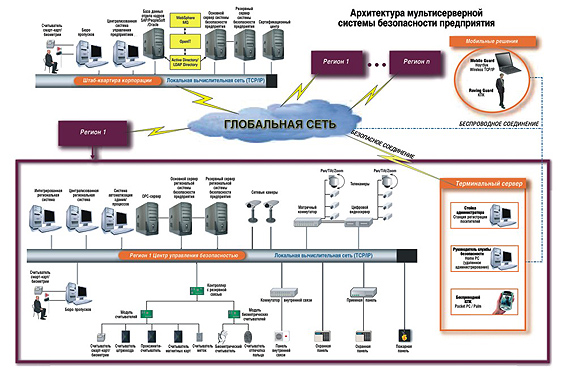

Принцип построения интегрированной системы безопасности Lenel OnGuard

Интегрированная система безопасности Lenel OnGuard представляет собой аппаратно-программный комплекс, позволяющий развернуть на объекте систему безопасности с открытой архитектурой, которую впоследствии можно наращивать и модифицировать, подключая оборудование сторонних производителей. В интегрированную систему безопасности Lenel заложены следующие решения, обеспечивающие полную интеграцию в нее систем и оборудования сторонних производителей:

  1. OnGuard использует стандарт управления базами данных ODBC для интеграции с внешними базами данных и работает с тремя самыми популярными системами управления базами данных: SQL Server, Oracle Server и IBM DB2 Universal Server.
  2. Интегрированная система безопасности OnGuard поддерживает промышленный стандарт OPC и может транслировать любое внутренне событие в формат этого стандарта и обратно. Поскольку большинство систем управления зданием  поддерживает стандарт OPC, то, строя систему безопасности здания на базе OnGuard, можно получить реально интегрированную систему безопасности, в которой сколь угодно сложные взаимосвязи между различными подсистемами могут быть реализованы максимально просто и эффективно.
  3. Специальные программные интерфейсы приложений (API) – OpenDeviceTM и OpenExchangeTM позволяют изготовителям охранного оборудования и разработчикам приложений интегрировать свою продукцию в систему безопасности OnGuard.

Комплекс программного обеспечения Lenel OnGuard представляет собой мощный инструмент для мониторинга и управления интегрированной системой безопасности, которая может включать в себя:

  • Контроль и управление доступом (OnGuard Access)
    • Организация проходной (OnGuard Video Verification)
    • Печать пропусков (OnGuard ID Credential)
    • Контроль перемещения имущества (OnGuard Asset)
  • Систему охранной сигнализации (OnGuard Intrusion)
  • Систему видеонаблюдения (OnGuard Video)
  • Систему пожарной сигнализации (OnGuard Fire)
  • Управление персоналом (HP Interface),
а также другие программные приложения и лицензии на использование специализированных опций комплекса программ Lenel OnGuard.

Контроллеры, которые использует интегрированная система безопасности Lenel, позволяют построить систему контроля доступа, полностью интегрируемую с системами видеонаблюдения и охранной сигнализации. Различают контроллеры трех типов.

  1. Интеллектуальные контроллеры LNL-500, LNL-1000, LNL-2000 представляют собой мастер-контроллеры и предназначены для осуществления обмена данными с сервером со скоростью до 115,2 Kбит/с через порт RS-232/RS-485, через модем или по сети Ethernet, сохраняя информацию о 350 000 владельцах карт и 1 000 000 событий.
  2. Модули входов LNL-1100 и модули выходов LNL-1200 имеют разъемы для подключения соответственно до 16 датчиков и до 16 исполнительных устройств.
  3. Модули управления считывателями LNL-1300 и LNL-1320 предназначены для подключения одного или двух считывателей карт доступа соответственно.

Система контроля доступа OnGuard Access
Автономная или входящая в состав интегрированной системы безопасности система контроля доступа OnGuard Access создаётся на основе контроллеров Lenel. Эта подсистема разработана на платформе многозадачной, многопотоковой 32-битной ОС Windows 2000/XP и использует единый банк данных и единую сетевую инфраструктуру с интегрированной системой безопасности OnGuard. Система контроля доступа OnGuard Access включает функцию контроля местоположения, осуществляющую учет времени нахождения посетителя на территории охраняемого объекта. При считывании карты доступа посетителю отводится определенное время, в течение которого он должен воспользоваться считывателем в пункте назначения. Эта функция может оказаться полезной для контроля длительности пребывания персонала в местах отдыха, а также для контроля местоположения временных сотрудников и посетителей внутри здания.

Благодаря поддержке биометрических технологий, интегрированная система безопасности OnGuard ET предоставляет возможность использовать для контроля доступа к определенным зонам биометрические считыватели. Модуль OnGuard Biometrics может работать со считывателями отпечатка пальца и геометрии ладони компаний Biocentric Solutions, Bioscript, Identix, Recognition Systems.



Система видеоверификации OnGuard Video Verification позволяет охране сравнивать фотографии владельцев карт, хранящиеся в базе данных, с "живым" изображением, передаваемым с видеокамер, расположенных рядом со считывателем карт доступа. Система видеоверификации интегрирована с системой мониторинга тревог OnGuard, что позволяет наблюдать за владельцами карточек в зонах особой важности.



Система печати пропусков OnGuard ID Credential позволяет просто и быстро изготавливать пропуска-карты доступа высокого качества. Благодаря встроенному мощному графическому редактору имеется возможность оснастить пропуска высоким уровнем защиты за счет использования таких эффектов, как, например, цветовая рирпроекция и фантомное изображение, значительно усложняющих возможность копирования или подделки пропусков.



Система управления имуществом OnGuard Asset позволяет делегировать интеллектуальным контроллерам принятие решений, связанных с управлением имуществом. Благодаря распределенной архитектуре системы, разрешение на вынос единицы имущества из офиса принимается контроллером в режиме реального времени без участия компьютера. В случае, когда контроллер системы управления имуществом временно отключен от сервера, все решения, связанные с управлением имуществом, принимаются им и сохраняются в его памяти до момента восстановления связи.



Передовые технологии управления имуществом, с которыми может работать интегрированная система безопасности, включают радиочастотную идентификацию (RFID), штрих-код, локальные системы навигации и определения положения (LPS), любые стандартные считыватели Виганд, считыватели HID RFID RS-485, ручные считыватели и регистраторы серии Symbol PDT 6100. OnGuard Asset разработана с расчетом на последующую интеграцию инновационного оборудования.


Система охранной сигнализации OnGuard Intrusion

На базе ПО OnGuard и управляющей электроники Lenel можно организовать систему охранной сигнализации с функцией постановки и снятия с охраны и возможностью интеграции с системами контроля доступа и видеонаблюдения. Охранные датчики подключаются к интегрированной системе безопасности через модули входов. Через интеллектуальный контроллер сигналы с датчиков передаются на рабочую станцию, а сообщения о тревоге выводятся на общий экран мониторинга тревог интегрированной системы безопасности.


Возможен и другой вариант организации системы охранной сигнализации – на базе охранных панелей других производителей. В этом случае обмен данными между панелями и сервером интегрированной системы безопасности Lenel осуществляется по локальной сети.  Подключенные таким образом панели охранной сигнализации полностью контролируются интегрированной системой безопасности Lenel и работают в комплексе с другими подсистемами, а тревожные сообщения с охранной сигнализации отображаются вместе с тревожными сообщениями от других систем в журнале тревог приложения OnGuard Alarm Monitoring и печатаются в общем отчете.Система охранной сигнализации Lenel обеспечивает полную интеграцию с системой безопасности OnGuard приемно-контрольных панелей охранной сигнализации, выпускаемых Radionix (D9412 и D7412) и Detection Systems (7400xi и 7400xi 4+). Возможна интеграция и с другими охранными панелями.



Система видеонаблюдения OnGuard Video

Система видеонаблюдения связана со всеми подсистемами интегрированной системы безопасности OnGuard, а сообщения о тревоге отображаются на общем мониторе тревог. Для подключения телекамер можно использовать матричный коммутатор, управление которым осуществляется с помощью команд ASCII, или видеорегистраторы Lenel. Интегрированная система безопасности допускает использование матричных коммутаторов любых производителей. Запись видеоизображения, поступающего с аналоговых телекамер, осуществляют видеорегистраторы LDVR (Lenel Digital Video Recorder, цифровой видеорегистратор Lenel), а с сетевых телекамер или видеосерверов – LNVR (Lenel Network Video Recorder, сетевой видеорегистратор Lenel). Для записи и хранения видео можно использовать внутренние жесткие диски или RAID-массив.


Система видеонаблюдения Lenel использует форматы сжатия  видео MPEG1 или MPEG-4. Для каждой из подключенных IP-видеокамер индивидуально настраивается скорость отображения/записи до 25 к/с и разрешение до 720 х 576 пкс. Для записи видео можно использовать RAID-массив (поддерживается устойчивая к ошибкам технология RAID-5).

  • Архитектура «клиент/сервер», поддержка «тонких клиентов»
  • Сжатие MPEG-1 или MPEG-4
  • Включение видеонаблюдения по событиям в других подсистемах
  • Быстрый поиск необходимого фрагмента в больших массивах видео
  • Просмотр до 32 каналов видео в мультиэкранном формате в режиме реального времени
  • Система анализа видео IntelligentVideo: обнаружение неподвижных объектов, задержек, прямого взгляда в направлении телекамеры, подсчет проходящих людей, детекция движения и направления движения, обнаружение телекамер с закрытым объективом
  • Уведомление о тревоге с помощью электронной почты или пейджера
  • Управление купольными телекамерами
  • Управление на основе графических планов
  • Экспорт отдельных кадров и видеоклипов
  • Возможность распределенного или централизованного хранения видео

Система пожарной сигнализации OnGuard Fire
Система пожарной сигнализации в составе интегрированной системы безопасности на аппаратном уровне организуется путем организации обмена данными между пожарной панелью и сервером по локальной сети. Интегрированная система безопасности OnGuard допускает подключение приемно-контрольных панелей пожарной сигнализации Pyrotronics MXL/MXL-IQ и Notifier AM2020 (интегрированная система безопасности допускает работу и с другими панелями).

Помимо этих панелей, интегрированная система безопасности работает и с приемниками ПЦН Radionics 6500/6600, Digitize 3500, Osborne-Hoffman OH-2000, AES-Intellinet 7000, которые подключаются к интегрированной системе безопасности через приемный интерфейс центральной станции. После подключения приемники ПЦН отображаются в дереве устройств, с которыми работает интегрированная система безопасности, а поступающие с них тревожные сигналы выводятся на общий экран мониторинга тревог, как и сигналы от систем контроля доступа и видеонаблюдения, и отображаются в файле отчета интегрированной системы безопасности.


Интерфейс для HR-систем сторонних производителей

Интегрированная система безопасности OnGuard позволят организовать двухстороннее взаимодействие с базами данных других производителей, например HR-системами, для передачи информации о держателях карточек. Обновление данных интегрированная система безопасности осуществляет в режиме реального времени, и информация о владельцах карточек автоматически загружается в память контроллеров системы. Информация об увольнении сотрудника из базы данных передается в интегрированную систему безопасности, и сотрудник лишается всех прав доступа, а соответствующие данные заносятся в память контроллеров системы контроля доступа. Кроме того, интегрированная система безопасности Lenel осуществляет обмен данными с системами учета рабочего времени различных производителей.


Программные средства интеграции

Для того чтобы владельцы OnGuard имели полную свободу в выборе поставщиков и инсталляторов необходимых им конфигураций системы безопасности и могли беспрепятственно интегрировать в комплекс уже имеющееся оборудование от различных производителей, специалистами Lenel разработаны специальные программные интерфейсы приложений (API) – OpenDeviceTM и OpenExchangeTM. Эти программы позволяют изготовителям охранного оборудования и разработчикам приложений интегрировать свою продукцию в систему безопасности OnGuard. Комплект интерфейсов OpenDeviceTM предназначен для интеграции в систему безопасности различного охранного оборудования, а OpenExchangeTM – для интеграции программных приложений в платформу OnGuard.


Для получения дополнительной информации на интегрированные системы безопасности Lenel, а также инженерные системы других производителей направляйте запрос на  armoengineering@armo.ru или обращайтесь по телефонам (095) 787-33-36, 787-33-37 к менеджерам отдела проектов АРМО-Инжиниринг.
