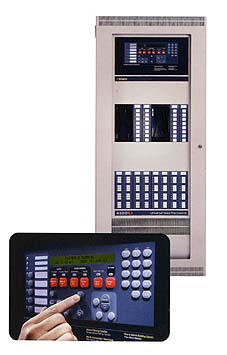

Адресно-аналоговый прибор приемно-контрольный 4100U Simplex
При создании системы пожарной сигнализации здания на базе оборудования Simplex американской компании SimplexGrinnell выбор модели приемно-контрольного прибора осуществляется в зависимости от числа пожарных извещателей, контролируемых прибором, а также от требований заказчика к функциональным возможностям системы пожарной сигнализации, глубины ее интеграции с инженерией здания и другими системами безопасности. На больших объектах: гостиницы, бизнес-центры, высотные здания или комплексы из нескольких зданий, специалисты АРМО-Инжиниринг устанавливают приборы приемно-контрольные Simplex модели 4100U, которые отвечают самым последним требованиям в области пожарной безопасности, а в сетевой архитектуре могут обслуживать до 392 000 адресно-аналоговых пожарных извещателей и адресных устройств.
Адресно-аналоговый прибор приемно-контрольный Simplex 4100U может обслуживать до 2 000 адресных устройств, включая дымовые, тепловые адресно-аналоговые извещатели, ручные адресные извещатели, модули оповещения, модули реле, изоляторы коротких замыканий и др., а также до 2 000 точек индикации. В стандартной поставке прибор приемно-контрольный комплектуется одним адресным модулем IDNet на 250 адресных устройств, но при необходимости позволяет подключать дополнительные карты IDNet на 64, 127 и 250 адресных извещателей или карты MAPNET II на 127 адресных устройств. Кроме того, прибор приемно-контрольный может работать с такими адресными устройствами, как изоляторы коротких замыканий IDNet и питания (другие приборы приемно-контрольные Simplex не поддерживают эти устройства).
Конструктивные особенности прибора приемно-контрольного 4100U Выполненный в виде стойки для настенного монтажа прибор приемно-контрольный имеет три отсека: отсек мастер-контроллера, два расширительных отсека, а также отделение для батарей. В отсеке мастер-контроллера установлены плата мастер-контроллера, стандартный многофункциональный системный источник питания и оборудование интерфейса оператора. При установке в прибор модуля системы оповещения, системный источник питания имеет все необходимые разъемы для подключения шлейфов оповещения. В расширительные отсеки монтируют интерфейсы распределения питания для дополнительных модулей, благодаря чему при установке в прибор приемно-контрольный новых модулей не возникает необходимости в прокладке проводов от блока питания. В батарейное отделение можно установить две аккумуляторные батареи емкостью до 50 Ач.
Для удобства монтажа новых модулей в стойку прибор приемно-контрольный имеет в корпусе разметку крепежных отверстий, а для вывода проводов можно сделать отверстия практически в любом месте. Защелкивающаяся передняя дверца со стеклом позволяет видеть панель индикации и опциональный жидкокристаллический экран прибора. Кроме того, в прибор приемно-контрольный можно устанавливать модули, разработанные для предыдущих моделей приборов 4100 / 4100+. За счет оптимального распределения внутреннего пространства прибора и используемой системы адресации, один прибор приемно-контрольный 4100U может обслуживать до 2 000 адресных устройств и 2 000 точек индикации.
Быстродействие процессора и скорость загрузки системы ОПС Центральный процессор, который устанавливается в прибор приемно-контрольный 4100U, работает в режиме Shadow CFIG и поддерживает одновременную работу двух конфигурационных программ, одна из которых является активной, а другая резервной. Благодаря этому режиму время, затрачиваемое на программирование прибора, а также длительность начальной загрузки системы сокращается. Все изменения в конфигурации системы пожарной сигнализации, а так же новые версии управляющего программного обеспечения можно загружать в энергонезависимую память Flash EPROM, что исключает необходимость в изменении аппаратной комплектации прибора приемно-контрольного и облегчает перенастройку системы под изменившиеся требования заказчика.
Создание сети приборов приемно-контрольных для больших объектов При оснащении высотных зданий системой пожарной сигнализации приборы приемно-контрольные Simplex можно объединять в сеть. Максимальная адресная емкость такой сети может составлять до 392 000 адресных пожарных извещателей и устройств. Используемая Simplex сетевая архитектура Token Ring предоставляет пользователю гибкую платформу связи между приемно-контрольными приборами для осуществления централизованного оповещения, управления и передачи данных при децентрализованной обработке информации. При работе в сети прибор приемно-контрольный 4100U совместим со всеми более ранними моделями приборов, рассчитанных для работы в сетях Simplex 4120. Преимуществом такой сетевой архитектуры Simplex является высокий уровень живучести системы пожарной сигнализации и ее способность выполнять свои функции в аварийных ситуациях. Если один прибор приемно-контрольный дает сбой, ведущий к нарушению связи с другими приборами, система пожарной сигнализации продолжает функционировать, обеспечивая обмен данными между исправными приборами приемно-контрольными, а также с другими системами безопасности и инженерными системами здания.
Работа прибора приемно-контрольного с пожарными извещателями Для обнаружения задымления или возгорания в помещениях здания пожарная сигнализация Simplex комплектуется адресно-аналоговыми дымовыми, тепловыми и адресными ручными извещателями, которые подключаются через шлейфы к прибору приемно-контрольному 4100U. Все пожарные извещатели Simplex серии TrueAlarm используют общие базовые основания, поэтому извещатели различных типов (дымовые и тепловые) могут быть легко заменены. Шлейфы пожарных извещателей подключаются к прибору 4100U через адресные модули IDNet или MAPNET II. Благодаря используемым алгоритмам опроса адресных устройств, прибор приемно-контрольный может объединять пожарные извещатели и другие адресные устройства в шлейфы типа А или В с Т-образными ответвлениями, что позволяет сократить расходы на прокладку проводов до 30%. Все извещатели объединяются в шлейфы с помощью экранированной или неэкранированной витой пары, а общая длина проводов шлейфа может достигать 3 км.
Дистанционная настройка чувствительности пожарных извещателей Управляющее программное обеспечение, которое использует прибор приемно-контрольный, предусматривает индивидуальную настройку чувствительности каждого адресно-аналогового извещателя. Помимо стандартного для большинства адресно-аналоговых приборов сообщения о загрязнении пожарного извещателя, прибор приемно-контрольный Simplex может информировать оператора о скором загрязнении дымовой камеры, выдав сообщение «Almost Dirty» («Почти загрязнен»). Это позволяет одновременно обслуживать загрязненные и почти загрязненные пожарные извещатели и сокращать затраты на техническое обслуживание системы пожарной сигнализации. При тестировании работоспособности извещателей с помощью магнита прибор приемно-контрольный выводит на экран соответствующее сообщение («test abnormal»). Программировать работу прибора оператор системы пожарной сигнализации может с помощью сетевого ПК и удобного конфигурационного программного обеспечения, работающего с операционной системой Windows и позволяющего создавать поэтажные планы пожарной сигнализации здания.
Тестирование и дистанционная проверка работоспособности прибора Адресно-аналоговый прибор приемно-контрольный допускает тестирование и проверку индикаторов состояния системы пожарной сигнализации и проверку работоспособности извещателей. Тестирование индикаторов состояния, которые установлены в стойке прибора приемно-контрольного, и тонального сигнала тревоги осуществляется одним человеком путем нажатия клавиши Lamp Test. Встроенное в прибор диагностическое программное приложение TrueWare позволяет оперативно и в наглядной форме информировать о возможных неисправностях в системе оператора, обслуживающего прибор приемно-контрольный и систему пожарной сигнализации.
Установка в прибор приемно-контрольный модулей системы пожарного оповещения В прибор приемно-контрольный может быть интегрирована голосовая система оповещения о пожаре, которая будет обеспечивать оперативную связь с пожарной командой и зонное голосовое оповещение. Благодаря 1- или 2-канальной аналоговой аудиосистеме, которой можно доукомплектовать прибор приемно-контрольный, при инсталляции системы пожарной сигнализации не возникает необходимости в установке дополнительных усилителей. Помимо аналоговой системы, прибор приемно-контрольный может работать с цифровой аудиосистемой Simplex на 3 – 8 каналов. При работе приборов в сети хранение голосовых или звуковых сообщений и их распределение по аудиосистемам отдельных приборов производит центральный аудиоконтроллер, что обеспечивает быстрый поиск необходимого сообщения. Кроме того, благодаря централизованной конфигурации аудиосистемы, нет необходимости устанавливать в каждый сетевой прибор приемно-контрольный индивидуальные аудиоконтроллеры.
Основные технические характеристики на прибор приемно-контрольный 4100U:
Параметры |
Значения |
Входное питание прибора приемно-контрольного: |
|
Системные источники питания: |
120 В пер. тока, макс. 2 А при 102 - 132 В пер. тока, 60 Гц |
Расширительные источники питания Удаленные источники питания Источники питания TrueAlert |
Модели 220 - 240 В пер. тока, макс. 2 А при 204 - 264 В пер. тока, 50/60 Гц, различные отводы для 220/230/240 В пер. тока |
Выходные параметры источников питания: |
|
Выхоной ток: |
9 А при ном. 28 В пост. тока |
Вывод дополнительного питания: |
Макс. 2 А при ном. 28 В пост. тока |
Шлейфы оповещения с дополнительным питанием: |
Макс. 2 А на шлейф при ном. 28 В пост. тока |
Зарядное устройство: |
|
Интервал емкостей батарей: |
6,2 - 50 Ач, для батарей с емкостью не менее 18 Ач емкость может выбираться программно |
Характеристики зарядного устройства: |
Температурная компенсация Время зарядки: полностью разряженный аккумулятор - 48 ч, 70% емкости - 12 ч |
Условия работы прибора: |
|
Температура: |
0 – 49°С |
Влажность: |
до 93% без конденсата |
Детальные технические характеристики и розничные цены на приборы приемно-контрольные и дополнительные устройства пожарной сигнализации компании SimplexGrinnell приведены в каталоге ОПС в подразделе "приборы приемно-контрольные".
